1. 유량조정조의 중요성
수질과 유량을 가진 폐수를 받아 처리합니다.
생활하수는 아침 출근 시간대와 저녁 시간대에 유입이 급증하고, 산업폐수는 공장 가동시간, 세척·배치공정(batch process)에 따라 유입이 불규칙합니다.
이처럼 시간대별 유입량(Q)과 오염물질 농도(C)가 계속 변하면 하류의 생물학적 처리공정(활성슬러지법, 접촉산화법 등)은 불안정해집니다.
예를 들어, 오전에는 유입이 적어 미생물이 충분히 먹이를 얻지 못하고 오후에는 급격히 높은 농도의 폐수가 들어와 산소 부족과 독성 충격이 발생할 수 있습니다.
이러한 급격한 변동은 곧 처리효율 저하, 악취, 방류수 불안정, 슬러지 팽화 등의 문제로 이어집니다.
이때 이러한 변동을 완화하고 하류 공정의 운전을 안정화시키는 완충 역할을 하는 것이 바로 유량조정조(Flow Equalization Basin, EQ Tank)입니다.
유량조정조는 하수처리장 전체의 “심장 박동 조절기” 역할을 한다고 볼 수 있습니다.
2. 유량조정조의 기본 개념
유량조정조는 폐수 유입량과 수질 변동을 일정하게 조정하기 위해 설치되는 저장조입니다.
유입수의 일시적인 과잉 또는 부족을 흡수하고,
균등한 유량과 수질로 하류 공정에 공급함으로써 안정적인 처리효율을 확보합니다.
💡 쉽게 말하면, 하수처리장의 "댐"과 같은 존재입니다.
물이 몰려올 때는 저장하고, 적을 때는 방류해 일정한 흐름을 유지시킵니다.
3. 유량조정조의 필요성
3.1 유입량의 시간적 변동
생활하수의 경우, 일반적으로 다음과 같은 유입 패턴을 보입니다.
- 06:00~09:00 : 아침 피크 (샤워, 세면, 조식 등으로 유입 급증)
- 10:00~17:00 : 상대적 저유량
- 18:00~22:00 : 저녁 피크
- 22:00~06:00 : 야간 저유량
산업폐수의 경우는 더 불규칙합니다.
공정 교대, 세척 공정, 배치식 반응기, 설비 세정수 등으로 인해
순간적으로 고농도의 폐수가 다량 배출되기도 합니다.
이러한 변동은 하류 공정에 다음과 같은 문제를 일으킵니다.
| 문제 항목 | 발생 원인 | 결과 |
| DO(용존산소) 불균형 | 순간 부하 증가 | 미생물 사멸, 악취 발생 |
| pH 급변 | 약품 배출, 세정수 유입 | 미생물 활동 저하 |
| 슬러지 팽화 | 영양소 불균형, 충격 부하 | 침전 불량 |
| 처리수 수질 불안정 | BOD/COD 급등락 | 방류수 기준 초과 |
유량조정조는 이러한 문제를 사전에 차단하는 완충지(buffer) 역할을 합니다.

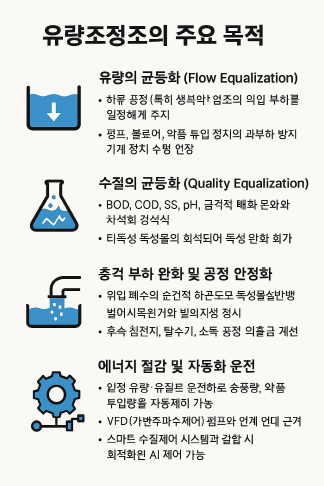

4. 유량조정조의 주요 목적
유량조정조의 설치 목적은 단순한 ‘저장’이 아니라,
하류 처리공정의 안정성, 효율성, 에너지 절감을 달성하는 데 있습니다.
4.1 유량의 균등화 (Flow Equalization)
- 하류 공정(특히 생물학적 반응조)의 유입 부하를 일정하게 유지
- 펌프, 블로워, 약품 투입 장치의 과부하 방지
- 기계장치의 수명 연장 및 유지관리 비용 절감
4.2 수질의 균등화 (Quality Equalization)
- BOD, COD, SS, pH, 온도 등의 급격한 변화 완화
- 미생물의 성장 환경을 일정하게 유지
- 충격성 독성물질이 희석되어 독성 완화 효과
4.3 충격 부하 완화 및 공정 안정화
- 유입 폐수의 순간적 고농도 또는 독성물질에 의한 미생물 사멸 방지
- 생물학적 반응조의 안정적 운전 유지
- 후속 침전지, 탈수기, 소독 공정의 효율 개선
4.4 에너지 절감 및 자동화 운전
- 일정 유량·유질로 운전하므로 송풍량, 약품 투입량을 자동제어 가능
- VFD(가변주파수제어) 펌프와 연계 시 최적 운전 가능
- 스마트 수질제어 시스템과 결합 시 최적화된 AI 제어 가능
5. 유량조정조의 설계 요소
유량조정조의 설계는 단순한 저장조 용량 산정보다 훨씬 복합적입니다.
조정 목적, 하수 성상, 공정 종류에 따라 다음 요소를 반드시 고려해야 합니다.
| 구분 설계 | 고려 요소 |
| 형태 | 직사각형, 원형, 지하 매립형 등 |
| 체류시간 (HRT) | 일반 하수 2~6h / 산업폐수 6~12h |
| 교반 방식 | 폭기(Aeration)형, 기계교반형, 혼합형 |
| pH 조정 | 필요시 약품 투입 설비 병행 (NaOH, H₂SO₄ 등) |
| 유입·유출 제어 | 자동 유량조절 밸브, 펌프 제어 시스템 |
| 악취 관리 | 밀폐형 구조 + 탈취장치(활성탄, 세정탑 등) |
| 방재 설비 | 비상 월류, 레벨센서, 고액분리망 필수 |
6. 유량조정조의 체적 계산 공식
유량조정조 체적은 “유입량 변동을 완화할 수 있는 저장 용량”을 기준으로 산정합니다.
최대 유입량과 평균 유입량의 차이를 보정하는데 필요한 체적을 계산하는 것입니다.
6.1 기본 계산식
- V: 유량조정조 체적 (㎥)
- Qmax: 최대 유입유량 (㎥/h)
- Qavg: 평균 유입유량 (㎥/h)
- t: 조정 시간 (h)
예시)
- 최대 유입유량 600 ㎥/h
- 평균 유입유량 400 ㎥/h
- 조정 시간 4h
따라서 최소 800㎥ 이상의 체적이 필요합니다.
6.2 실측 데이터 기반 정밀 계산법
만약 시간별 유입량 자료(Qin)가 있는 경우,
그래프 상에서 유입곡선과 유출곡선의 차이 면적을 적분하여 계산합니다.
이 방법은 실증 자료를 바탕으로 하므로
정확도가 높으며 대형 산업단지 하수처리시설에서 자주 사용됩니다.
6.3 일 변동곡선 기반 근사식
실제 설계에서는 아래와 같이 일간 변동 계수를 적용하여 체적을 추정하기도 합니다.
- K=Qmax/Qavg(유입 변동계수)
- 일반 하수의 경우 K ≒ 1.5~2.5
- 산업폐수의 경우 K ≒ 2.0~4.0 적용
7. 실제 현장에서의 유량조정조 운영 팁
현장 운영자의 관점에서, 유량조정조는 단순히 “조정하는 조”가 아니라 전체 공정의 리듬을 조율하는 핵심 장비입니다.
- 유입 유량·수질 모니터링
→ TMS, pH, ORP, DO 센서 등을 통해 실시간 확인 - 수위 조절 자동화
→ 인버터 펌프를 활용해 일정 유출 유지 - 정기 청소 및 폭기 상태 점검
→ 슬러지 퇴적 시 효율 급감 - 독성 폐수 유입 시 희석 기능 활용
→ 일정량의 희석수 유지로 생물반응조 보호 - 비상 시 바이패스 방류 방지
→ 월류 배출구의 레벨센서 관리 필수
