ORP 센서 교정과 활용법 종합 해설(Mastering ORP Sensor Calibration and Applications)

1. ORP 센서 중요성

수질 관리와 폐수처리, 상수도 공정, 양식장 운영, 화학 공정 등 다양한 분야에서 산화-환원 전위(ORP, Oxidation-Reduction Potential) 는 매우 중요한 지표입니다.
ORP는 수중에서 일어나는 산화·환원 반응의 “전위 상태”를 나타내며, 특정 반응이 일어날 수 있는 가능성을 전기화학적 수치로 보여줍니다.

ORP 센서는 이러한 값을 실시간으로 측정하여, 소독 효율 관리(염소 소독), 생물학적 처리 공정의 안정성, 산업 공정 제어 등에서 활용됩니다. 하지만 ORP 값은 여러 요인의 영향을 받으므로, 정확한 검·교정(Calibration & Verification) 이 필수적입니다.

2. ORP의 기본 개념

2.1 ORP 정의

• ORP는 수용액 내에서 산화제가 환원제를 얼마나 산화시킬 수 있는지 나타내는 지표
• 단위: mV (밀리볼트)
• 값의 해석:
  • 높은 ORP(+200 ~ +800 mV) → 산화 환경 (염소 소독, 오존 처리, 호기 조건)
  • 낮은 ORP(0 ~ -200 mV) → 환원 환경 (혐기 조건, 슬러지 발효, 탈질화)

2.2 측정 원리

ORP 센서는 전극과 기준전극(reference electrode)의 전위차를 측정합니다.

• 측정 전극 (Platinum or Gold): 산화·환원 반응이 일어나는 전극
• 기준 전극 (Ag/AgCl, KCl 용액): 안정된 전위를 제공
• 두 전극 사이의 전위차 = ORP 값

3. ORP 센서 교정의 필요성

• ORP는 절대값보다 상대적 비교와 추세가 중요하지만, 기기의 정확성은 기본입니다.
• 전극 표면 오염, 기준전극 전해질 소모, 온도 변화 등으로 값이 왜곡될 수 있음.
• 교정이 제대로 이루어지지 않으면 소독제 농도 과다·부족, 탈질화 반응 실패, 공정 불안정으로 이어짐.

4. ORP 센서 교정 방법

4.1 표준 용액 교정

ORP 센서 교정은 표준 산화-환원 용액을 사용합니다. 대표적으로 두 가지가 있습니다.

1. Zobell’s 용액 (약 +231 mV at 25℃)
   • 제조: K₃[Fe(CN)₆] + K₄[Fe(CN)₆] + KCl 혼합
   • 안정적이고 가장 많이 사용
2. Light’s 용액 (약 +476 mV at 25℃)
   • 제조: FeCl₃ + FeCl₂ + KCl 혼합
   • 고전위 영역 교정에 적합

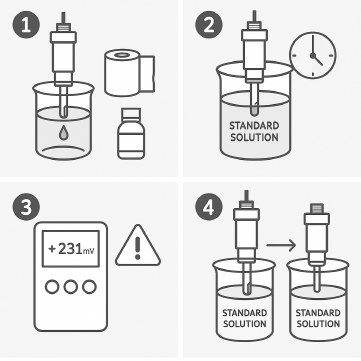

4.2 절차

1. 센서를 증류수로 세척 후 깨끗한 티슈로 닦음
2. 표준 용액에 담그고 값이 안정될 때까지 대기 (2~5분)
3. 측정값이 기준값(예: +231 mV)과 차이 날 경우 기기 보정
4. 필요 시 2점 교정(두 개 용액 사용)

ORP 센서 교정 방법



반응형

4.3 단일점 검증 (Verification)

• 현장에서는 대부분 단일점 확인을 주기적으로 수행
• 표준 용액 하나만 사용하여 “오차 범위 내” 확인
• 차이가 클 경우 재교정 필요

4.4 온도 보정

• ORP 값도 온도에 따라 약간 변동
• 대부분의 센서에는 자동 온도 보상 기능이 있음
• 검교정 시 반드시 온도 안정화 후 진행

5. ORP 센서 활용 분야

5.1 공공폐수처리시설

1. 무산소조/혐기조 관리
   • ORP -100 ~ +100 mV → 탈질화 반응 적합
   • -200 mV 이하 → 메탄 생성 등 혐기 발효 진행
2. 호기조 확인
   • ORP +200 mV 이상 → 충분한 산화 조건
   • DO 센서와 함께 사용하면 안정적 공정 제어 가능
3. 슬러지 처리
   • 소화조, 발효조에서 ORP 모니터링으로 가스 발생 상태 확인

5.2 상수도 처리

• 염소 소독 관리: ORP +650 mV 이상이면 대부분의 병원성 미생물 사멸
• 오존 처리: ORP +800 mV 이상 → 강력한 산화력 확보
• DO와 ORP를 함께 모니터링하여 최적 소독 효율 유지

5.3 하천·호소 관리

• ORP는 수질의 “산화환원 환경”을 보여주는 핵심 지표
• ORP < 0 mV → 혐기성 상태, 악취 및 오염물질 용출 발생 가능
• ORP와 DO를 함께 분석하면 부영양화, 녹조 발생 예측 가능

5.4 양식장

• ORP < 200 mV → 유기물 축적, 어류 스트레스 증가
• ORP 300~400 mV 유지 시 안정적 생육 가능
• 수온·DO·pH와 함께 통합 관리

6. ORP 기준값

• 탈질화 최적: -50 ~ +100 mV
• 혐기소화: -200 mV 이하
• 염소 소독: +650 mV 이상
• 오존 처리: +800 mV 이상

7. 유지관리

7.1 센서 세척

• 전극 표면에 슬러지, 생물막, 무기 침전물이 붙으면 응답 지연
• 주기적으로 산세척(희석 HCl) 또는 중성 세정제 세척

7.2 전해질 보충

• Ag/AgCl 전극의 KCl 전해질 소모 확인
• 필요 시 주입구를 통해 보충

7.3 전극 교체

• 보통 1~2년 사용 후 교체 권장
• 광학식 DO 센서와 달리 ORP 센서는 물리적 소모가 빠름

8. 문제 해결

• 값이 비정상적으로 낮음 → 전극 오염, 전해질 고갈
• 값이 불안정 → 접촉 불량, 케이블 손상
• 응답이 느림 → 표면 오염, 세척 필요

9. 핵심 요점

ORP 센서는 수질과 환경의 “산화·환원 상태”를 직접적으로 보여주는 핵심 장치입니다.

• 정확한 교정은 데이터 신뢰성을 확보하고,

실시간 활용은 소독 효율, 폐수처리 안정성, 양식장 생산성 등 다양한 영역에 기여합니다.
앞으로는 DO, ORP, pH, 암모니아 센서를 통합한 지능형 제어 시스템이 보편화될 것이며 이를 적극 활용해야 합니다.
