슬러지 케이크 이송 시스템 총정리(Comprehensive Guide to Sludge Cake Conveying Systems)

1. 탈수케이크 이송설비란?

하수처리장, 공공폐수처리시설, 산업폐수처리공정에서 발생하는 슬러지(Sludge) 는 최종적으로 탈수기를 통해 수분이 제거된 후 탈수케이크(Dewatered Sludge Cake) 형태로 배출됩니다.
탈수케이크는 함수율이 약 70~80%로, 아직도 상당한 수분을 포함하고 있지만 고형물 농도가 높아 진흙 같은 점성을 보입니다. 이러한 특성으로 인해 일반적인 이송 장비(예: 일반 컨베이어, 물 펌프 등)로는 원활한 운반이 어렵습니다.

따라서 슬러지 탈수 이후에는 이를 안전하고 효율적으로 최종 처리 단계(소각, 매립, 자원화) 또는 운반 차량(압롤박스, 덤프차량 등) 까지 이송하기 위한 전용 설비가 필요합니다. 이것이 바로 탈수케이크 이송설비입니다.

2. 탈수케이크의 특성

2.1 함수율과 점성

• 일반적으로 함수율 70~80%, 고형물 20~30% 수준
• 물처럼 흐르지 않고, 흙이나 점토처럼 자체 응집성과 점착성을 가짐
• 펌핑 시 높은 압력이 필요, 컨베이어에서는 부착·마모 문제 발생

2.2 악취와 위생 문제

• 유기물 함량이 높아 부패 및 악취 발생 가능
• 하절기에는 특히 빠르게 부패 → 밀폐 이송 및 탈취 필요

2.3 무게와 처리량

• 대규모 시설에서는 수십 톤/일 이상 발생
• 고형분 밀도가 높아 설비에 강한 기계적 부하

3. 탈수케이크 이송 방식별 설비

탈수케이크 이송에는 다양한 방식이 있으며, 시설 규모·이송 거리·부지 여건에 따라 최적 장비가 달라집니다.

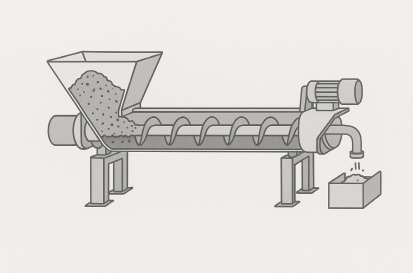

3.1 스크류 컨베이어 (Screw Conveyor)

스크류 컨베이어

• 구조/원리: 원통 내부의 나선형 날개(스크류)가 회전하면서 케이크를 밀어 이동
• 장점:
  • 구조 단순, 제작 비용 저렴
  • 직선·경사 구간에 적합
  • 유지보수 용이
• 단점:
  • 마찰·마모 심함 → 라이너 교체 필요
  • 장거리 이송 부적합 (보통 10~20m 내외)
• 적용 예시: 소규모 하수처리장, 탈수기와 압롤박스 간 단거리 이송

3.2 벨트 컨베이어 (Belt Conveyor)

벨트 컨베이어 (Belt Conveyor)

반응형

• 구조/원리: 회전하는 고무 벨트 위에 케이크를 실어 이동
• 장점:
  • 장거리 이송 가능 (수십 m)
  • 대용량 처리에 적합
• 단점:
  • 케이크 점착성 → 벨트 표면에 달라붙어 청소 필요
  • 개방형 구조 시 악취 확산
• 적용 예시: 대규모 시설 내 케이크 운반, 벨트 주변 세척수·스크레이퍼 부착

3.3 펌프 이송 (Cake Pump, Piston Pump)

• 구조/원리: 고압 피스톤이나 로터리 펌프를 이용해 케이크를 밀폐 배관으로 압송
• 장점:
  • 장거리(수백 m), 고저차 이송 가능
  • 밀폐형 → 악취 최소화
  • 자동화 용이
• 단점:
  • 초기 설치 비용 높음
  • 펌프 내부 부품 마모 → 정기적 교체 필요
• 적용 예시: 대형 공공폐수처리장, 슬러지 자원화 시설로 이송

펌프 이송, 버킷 엘리베이터, 압롤박스 연계

3.4 버킷 엘리베이터 (Bucket Elevator)

• 구조/원리: 연속된 버킷이 케이크를 퍼 올려 수직으로 운반
• 장점:
  • 수직 이송에 강점
  • 공간 활용 효율적
• 단점:
  • 점착성 케이크 → 버킷 막힘 가능
  • 정비 난이도 높음
• 적용 예시: 다층 구조 시설, 고위치 사일로 적재

3.5 압롤박스(Roll-off Box) 연계

• 구조/원리: 컨베이어 또는 펌프를 통해 최종 케이크를 압롤박스에 직접 적재
• 장점:
  • 운반 차량과 직접 연계 → 물류 효율성 ↑
  • 탈수실에서 곧바로 외부 반출 가능
• 단점:
  • 박스 이동·교체 시 설비 연계 필요
• 적용 예시: 대부분의 하수처리장에서 표준 적용

4. 설계 및 적용 고려사항

1. 이송거리: 단거리 → 스크류/벨트, 장거리 → 펌프
2. 고저차: 수직 이송 → 버킷, 고저차 큰 장거리 → 펌프
3. 처리량: 대용량 → 벨트·펌프 조합
4. 악취 관리: 밀폐형 구조 + 탈취설비 연계
5. 운영비 vs 초기투자비: 장기 운영 시 유지보수비 절감 고려
6. 시설 부지: 저지대·협소 공간 → 펌프/버킷, 넓은 공간 → 벨트

5. 유지관리

• 스크류 컨베이어: 라이너·베어링 정기 점검, 윤활유 관리
• 벨트 컨베이어: 벨트 표면 청소, 장력 조정
• 펌프 이송: 피스톤·실린더 교체, 윤활유 관리, 배관 세척
• 버킷 엘리베이터: 체인 장력 점검, 버킷 청소
• 압롤박스: 교체 주기 관리, 적재량 모니터링

6. 최신 기술 동향

1. 밀폐형 컨베이어: 악취·비산 방지, 환경 민원 대응
2. 고압 피스톤 펌프: 수 km 이송 가능 → 대도시 시설 적용
3. IoT·스마트 모니터링: 모터 전류, 부하, 이송량 실시간 확인 → 예지 정비
4. 자동 세척 장치: 벨트·스크류 표면 자동 세정 → 인력 절감
5. 에너지 효율 개선형: 인버터 제어, 저전력 구동

7. 실제 현장 적용 사례

• 중소규모 지방 하수처리장: 벨트프레스 탈수기 + 스크류 컨베이어 + 압롤박스 → 단순·경제적
• 대규모 산업단지 폐수처리장: 원심탈수기 + 케이크 펌프 + 장거리 이송 배관 → 슬러지 자원화 시설 연계
• 도심 대형 하수처리시설: 밀폐형 케이크 펌프 + 사일로 저장 + 전용 운반차량 → 악취 최소화, 자동화 수준 높음

8. 핵심 요점

탈수케이크 이송설비는 단순히 “케이크를 옮기는 장치”가 아닙니다.

• 공정 연속성: 탈수 이후 최종 처리로 연결되는 핵심 장치
• 환경 관리: 악취·비산 방지, 위생 관리 필수
• 경제성: 장비 선택에 따라 수십 년간 운영비용 좌우
• 기술 발전: 스마트 제어, 밀폐형 설비, 고압 펌핑 기술이 미래 표준

따라서 설비 도입 시 단순 설치비만 고려할 것이 아니라, 처리 용량·운영비·환경 규제 대응·유지보수성 등을 종합적으로 판단해야 합니다.
